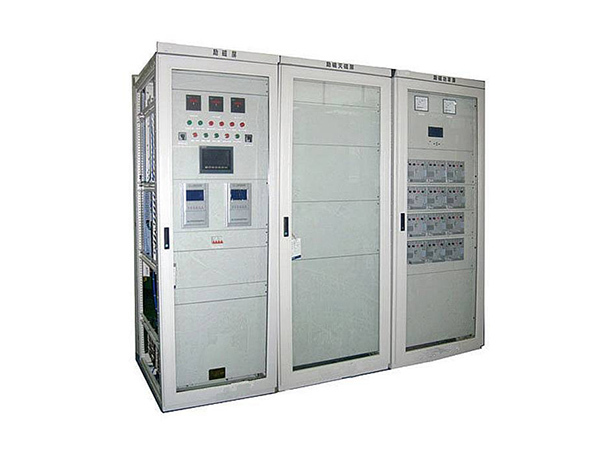

GWL-3A型双微机励磁系统

产品特点> > >

♦双微机控制，控制速度快、精度高：

采用双微机控制器，多处理器系统、哈佛结构、并行处理技术、多 级流水线、高速DSP内核，数据处理速度和精度大大提高。32通道模拟 量采集均为每周期（每20毫秒）144点高速交流直接采样，并通过快 速快速傅立叶变换，完全消除了零漂等对测量精度的影响。

♦多功能：PID调节、非线性最优、线性最优、电力系统稳定器、模糊逻辑等 控制方式可选。

♦全数码化、高可靠性：主控单元采用高性能的数码控制单元，实现全交流采样技术，励磁 装置的操作逻辑电路，机械或电子的电压整定机构都可以简化或取消。

♦表面贴工艺，多层印刷电路板，军品级芯片，重要芯片均采用国 内外知名企业的成熟产品。保证装置平均无故障时间达100000小时。

♦采用快闪存储器（Flash ROM）,支持自举载入程序及远程维护。

♦通讯和网络功能：提供非常开放的通讯接口和网络接口，具有标准的USB、以太网、RS232/485/422或高速现场总线CANBUS、TCP/IP或 MODEM等实现网络通讯。非常方便地与其它设备或网络联接，实现设备控制、管理的自动化、信息化。

♦软件电位器功能，所有模拟量的处理回路均取消电位器，改为能够在菜单上整定的软件电位器，同时能实时看到软件电位 器修改时相关模拟量的的变化，调试工作由此变得更加轻松灵活。

♦方便直观的人机接口 ：采用全真彩TFT触摸屏液晶显示器，汉化界面，将人机交互提高到了一个更新的高度，数据显示直观明了，信息量大。非常 直观地在线选择、切换工作方式，设置、修改参数和对运行状态监控。可以做到无需说明手册而操作。给用户的使用提供了极大 的方便。

♦实时在线参数修改：所有参数即改即用，配置参数保存于串行EEPROM中，按正负本加CRC校验保存，正本参数错误自动使用副本，正副本参数 都错误时，自动使用出厂设置。掉电不丢失。

♦可靠的灭磁系统：选用传统的灭磁开关和灭磁电阻的灭磁方法。

♦完善的自检及控制、保护功能，用于保护励磁装置本身和同步发电机的安全运行：具有误强励、过励反时限、欠励、PT断线、V/HZ保护、失脉冲、均流越限検测及保护、过流、过压、可控硅故障、硬件故障等保护功能。

♦整流桥及风机单元都采用模块化结构，安装、更换方便。可以不停机、不减载在线更换控制单元及风机单元。

♦通过精心的设计，合理的处理接地、滤波、屏蔽等方面的细节，使得装置的抗干扰能力达到严酷等级三级以上的标准。

♦具有手动、自动（恒机端电压、恒功率因数、恒无功功率）调节励磁功能，相互切换无挑动。

♦事件追忆：能够按先进先出的原则记录2000次故障，事件动作值，及故障时间（精确到毫秒），故障类型，及记录的当时发电机电压 UG1,发电机电流IA,触发角ARF,有功功率P,无功功率Q,转子电流Ifd,发电机频率F0,本柜输出励磁电流Ifa。基本涵盖了所 有模拟量。

♦强大试验功能，通过控制器上的触摸屏操作，方便的进行控制器的各项试验，如开关量传动试验、过励限制、欠励限制、 阶跃响应试验，交流励磁机时间常数试验等。

主要技术指标及功能>>>

励磁装曾全血湖成仇卜G8/T M09.3 1997大、中型同步发电机励磁系统技术要求,具体指标参数如下： ♦调压犒度：£0.25%..

♦调压范囤：5%-130%..

♦调差范围：软竹无功州尤训8，可任意设圖调差大小和正、员方向，级差1%.

♦调节频率：不低于300次/|以

♦晶闸管控制角a的分辨率:0.0048贋/位码.

♦ A/D转换：32路输入,分辨粼18位.

♦ A/D转换速率：400K/S.

♦移相范團：10 ~ 150度，上下限制可设定.

♦开关ffll/O： 24路开关■光电隔离偷入，24路开关用输出，其中4路采用光电隔离輸岀，20路继电器输岀.

♦ D/A输出：2路隔离的D/A竹换㈱，每一路D/A输出均可以在菜单具体选择要输岀的变虱D/Affl程：2路-2V~+ 2V （隔商）,分辨率16位.

♦ 4~20mA输出:2路4~20mA输出（隔商），分辨率16位.

♦触发脉冲：可供三相全控邮流桥用的六相双脉冲，脉冲宽度100uS,可同时触发5组以上并联运行的三相全控 桥。

♦网络接口：串口l：RS-232 （隔离）

                    串Q2 : RS-485 （隔瀏）

                    CAN总线:CANH.CANL （隔离）

                    通讯协议：标准modbus协议

♦阶跃特性：在空载额定电压情况下,当发电机给定阶跃为±10%时，发电机电压超调量小于阶跃量的20% ,振 荡次数小于2次，调节时间小于5秒.

♦当发电机零起升压时，机端电压超调国不超过额定电压的10% ,振荡次数小于2次，调节时间小于5秒。

♦频率特性：频率每变化1% ,发电机端电压变化不大小额定值的±0.25%.

♦励磁系统按国际严酷等级为3级电磁干扰试验标准，在受到上述级别的干扰时不应发生误调、失调、误动、拒 动。

♦励磁系统的年强行退出比不大于0.05%。

♦电源的适应性：电源电压变化范围±50%.,

♦调节器输入电气量：

      定子电压：量测PT、3相；仪表PT、3相。

      定子电流：3相。

      转子电压、电流信号。

      同步电压信号:3相。

♦电源功率：小于200W.
